产品介绍

技术规格
1. 基本参数
参数    规格

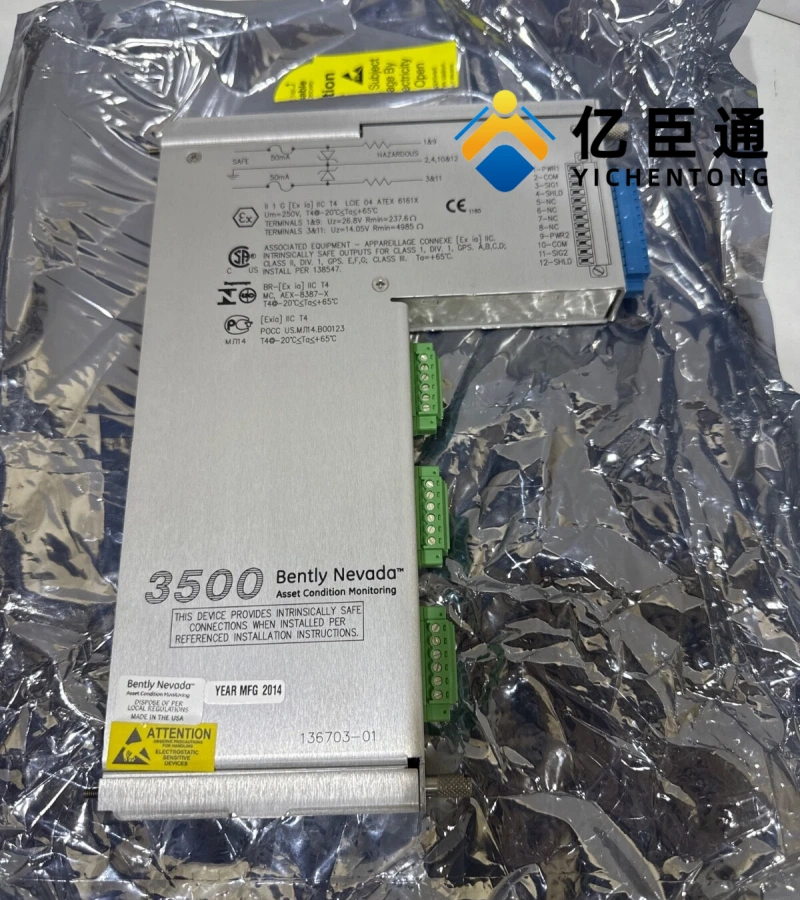

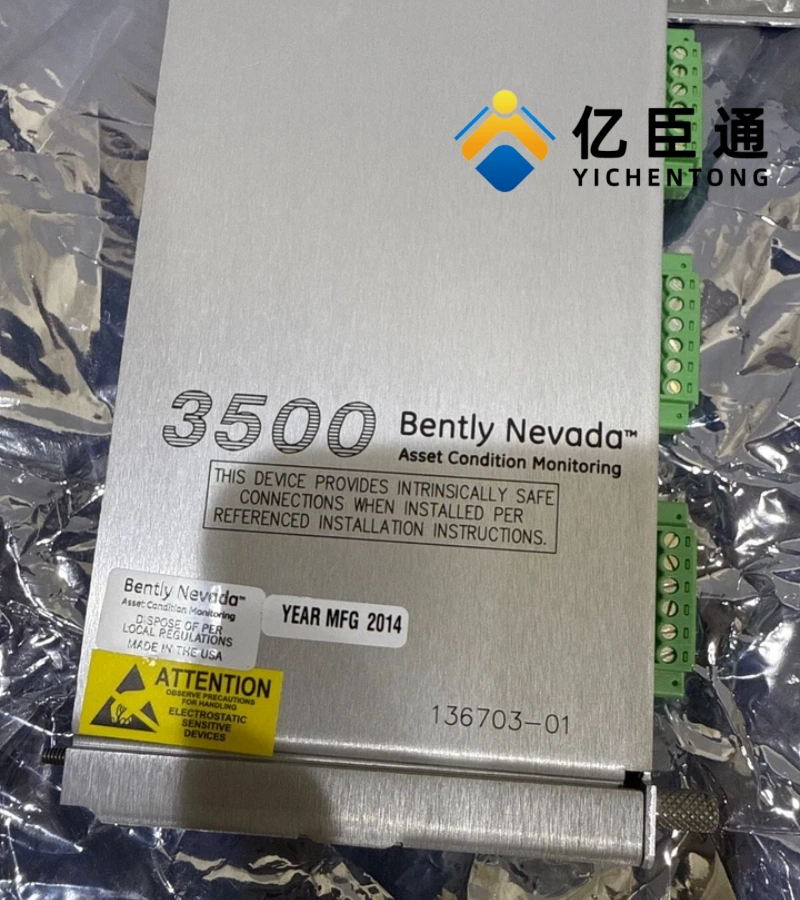

型号    136703-01 (3500/50-04-00 I/O Module with Internal Barriers and Terminations)
配套前面板    288062-02 (3500/50M Tachometer Module Front Panel)
完整模块型号    3500/50-04-00-00 (3500/50-04-00)
通道数    2 个独立转速测量通道
尺寸 (高 × 宽 × 深)    241.3mm×24.4mm×241.8mm (9.50"×0.96"×9.52")
重量    0.46kg (1.01lb)
工作温度    -40°C 至 + 70°C (-40°F 至 + 158°F)
存储温度    -40°C 至 + 85°C (-40°F 至 + 185°F)
湿度    5%~95% RH (非冷凝)
防护等级    IP20 (模块本体)

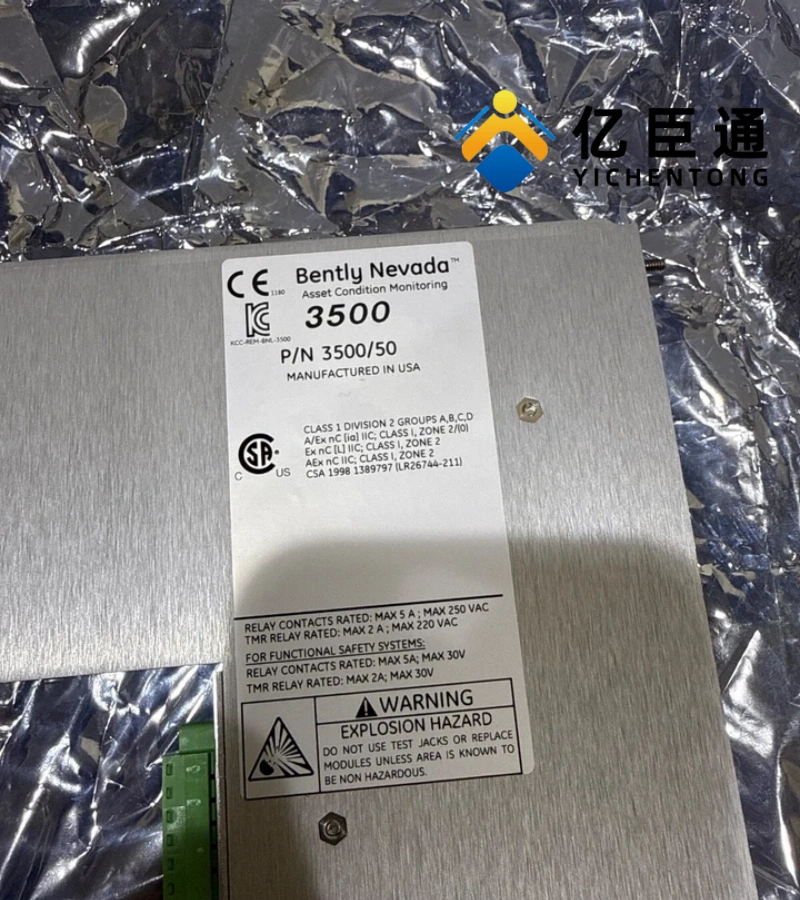

认证    CE、UL 认证，符合 ATEX、IECEx 标准
原产地    美国
2. 内部屏障参数 (关键安全特性)
参数    数值
Uo (最大输出电压)    26.25 V DC
Io (最大输出电流)    88.39 mA
Rmin (最小负载电阻)    297 Ω
Um (最大输入电压)    250 V DC
Co (输出电容)    0.097 µF
Lo (输出电感)    4.55 mH
Po (最大输出功率)    580.02 mW
输入阻抗    7.15 kΩ (专为内部屏障设计)
3. 信号特性
频率响应：0.0167Hz~20kHz (对应 1rpm~1,200,000rpm，每转 1 个事件)
带宽：30 kHz
输入信号范围：+10.0V 至 - 24.0V (超出范围信号将被内部限制)
输出特性：
缓冲输出：每通道一个同轴连接器，提供原始信号监测 (输出阻抗 550Ω)
模拟输出：4-20mA (通过 3500 系统配置)
供电：通过 3500 机架背板提供 DC 24V，功耗 5.8W (与前面板合计)
功能与应用
1. 核心功能
测量参数：
转速 (Rotor Speed)：测量范围 0~30,000 RPM，精度 ±0.1% 或 ±1RPM
转子加速度 (Rotor Acceleration)：监测转速变化率，精度 ±20 RPM/min
旋转方向 (Rotor Direction)：检测正转 / 反转状态
零转速 (Zero Speed)：精确识别转速为零的状态
峰值保持 (Peak Hold)：存储最高转速、最高反向转速和反转次数 (可重置)
信号处理特性：
自动阈值检测 (适用于> 0.0167Hz 信号)
手动阈值设置 (+9.5Vdc 至 - 23.5Vdc)
磁滞设置 (0.2V 至 2.5V)，减少误触发
可编程数字滤波，提高测量稳定性
2. 危险区域保护功能
本质安全特性：
内部屏障提供危险区域 (Zone 0/1/2) 的本质安全保护，防止传感器成为潜在点火源
集成内部终端，简化危险区域安装，减少外部组件需求
与 3500/04-136719-01 接地模块配合使用，确保系统接地安全
在标准 19 英寸机架中使用时，因专用接地模块占用位置，系统最多支持 13 个监测模块
3. 典型应用场景
危险环境旋转设备监测：
油气行业：海上平台、炼油厂压缩机、泵类设备的安全监控
化工行业：反应釜搅拌器、离心机的转速监测与保护
制药 / 食品：危险工艺中的搅拌设备监控
电力行业：燃气轮机、蒸汽轮机的超速保护 (尤其在存在可燃气体环境)
