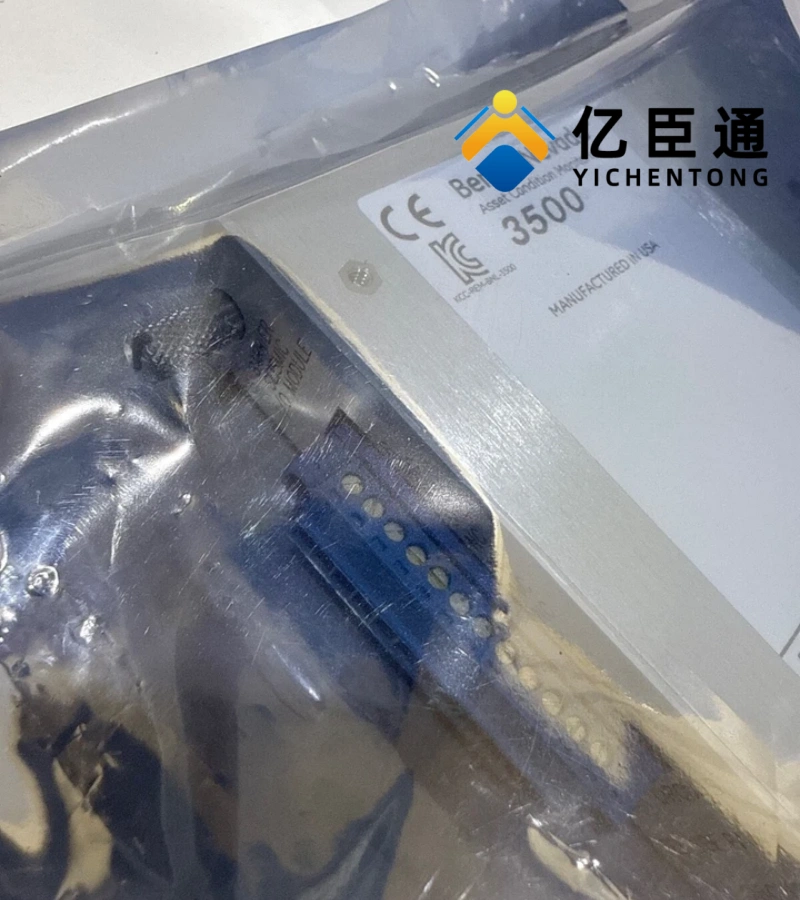

产品介绍

技术规格
物理特性
尺寸 (W×H×D)：24.2mm×241.3mm×163.1mm (0.96"×9.5"×6.42")
重量：约 404g (0.89lb)
安装方式：插入 3500 系统机架的 I/O 模块插槽，热插拔设计
指示灯：前面板 LED 显示电源状态 (OK)、通信状态 (TX/RX) 和通道状态
端子类型：内部端子设计（与 138700-01 的外部端子设计区别），直接在模块上接线，无需外部端子块
防护等级：IP20（防尘，需安装在控制柜内）
电气参数
电源输入：24V DC（由 3500 系统机架提供，范围：18-32V DC）
功耗：≤10.5W（典型值约 7.7W）
输入信号类型：Proximitor / 加速度计或Velomitor或Seismoprobe（4 个通道全兼容）
输入阻抗：
Proximitor / 加速度计：10kΩ
Velomitor：100kΩ
隔离电压：1500V AC（通道间和通道与机架间）
传感器供电：-24V DC（每通道最大 12mA）
信号处理与输出
通道配置：4 个完全兼容的多功能通道（可独立配置为位移、速度或加速度测量）
测量参数（可配置）：
径向振动 (Radial Vibration)
轴向位移 (Thrust Position)
差胀 (Differential Expansion)
偏心度 (Eccentricity)
REBAM (旋转元件轴承分析)
加速度 (Acceleration)
速度 (Velocity)
输出配置：
6 个继电器输出：可独立编程，用于报警和停机控制（最大 2A/250V AC）
4 个 4-20mA 记录器输出：可配置输出任意测量参数（负载电阻≤600Ω）
1 个专用缓冲输出：提供原始信号，用于外部分析
灵敏度（可配置）：
位移测量：3.94mV/μm (10mV/mil) 或 7.87mV/μm (20mV/mil)
加速度测量：10mV/(m/s²) (100mV/g)
Velomitor：20mV/(mm/s) pk 或 5.8mV/(mm/s) pk
精度：±0.5%F.S.（满量程）或 ±2%F.S.（根据测量参数）
ADC 分辨率：24 位，动态范围≥100dB
频率响应：0Hz 至 10kHz（-3dB 点），可捕捉从静态位移到高频振动的全范围信号
通信与编程
通信接口：
以太网：支持 100Base-TX（通过 3500 系统机架提供），支持 Ethernet/IP 和 Profinet
串行通信：RS232/RS422/RS485，支持Modbus RTU和Modbus TCP协议
专有协议：支持 Bently Nevada 协议，用于与 3500 Rack Configuration Software 通信
配置方式：通过3500 Rack Configuration Software（Windows 平台）或1900 组态软件
数据记录：支持事件列表记录，存储报警和状态变化，最多200 条事件
环境参数
工作温度：-40°C 至 + 70°C (-40°F 至 + 158°F)
存储温度：-40°C 至 + 85°C
湿度：≤95%，无冷凝
抗振动：5-2000Hz，适用于高振动工业环境
抗冲击：50g (11ms)
认证：CE, UL, CSA 合规，SIL 认证（安全完整性等级），符合API 670和API 618标准
功能特点
核心功能
多功能通道设计：4 个独立配置通道，每个通道可同时支持 Proximitor / 加速度计和 Velomitor 信号，适应复杂机械设备的多参数监控需求
内部端子设计（本型号关键特性）：
直接在模块上接线，简化安装，节省空间
减少布线复杂度，提高系统可靠性
无需外部端子块，降低系统成本
SIL 安全认证（与普通型号 138708-01 的主要区别）：
提供安全完整性等级保护，适用于对安全性要求极高的工业场景
符合国际安全标准，可用于 SIL 等级要求的安全回路
多参数监测与保护：
同时监测旋转设备的径向振动、轴向位移、加速度和速度
预设报警阈值，触发继电器输出实现设备保护
提供 4-20mA 输出供 DCS 系统集成，实现远程监控
技术优势
高集成度：单个模块实现 4 通道监测，适应复杂机械设备的多参数监控需求
工业级可靠性：适应极端温度和恶劣环境，确保长期稳定运行
热插拔能力：无需停机即可更换模块，提高系统可用性
灵活配置：每通道可独立编程，适应不同监测需求
系统兼容性：与 3500 系列其他模块无缝集成，便于系统扩展
工作原理
信号采集：
接收来自涡流传感器的阻抗变化信号（测量轴位移）
接收来自加速度计的振动信号
接收来自速度计的速度信号
信号处理：
信号放大、滤波和线性化处理，提取有用信息
24 位 ADC 高精度转换，确保测量准确性
计算振动参数（位移、速度、加速度、相位等）
传输至 3500 系统进行进一步处理和报警判断
输出控制：
监测器根据预设阈值比较测量值，触发相应继电器输出 (预警 / 危险)
4-20mA 输出提供连续测量数据，用于趋势分析和 DCS 系统集成
缓冲输出提供原始信号，用于故障诊断和频谱分析
应用场景
主要行业应用
石油化工：压缩机、泵组的振动分析，防止轴承过热和设备损坏（尤其适用于安全关键系统）
天然气：压缩机站管道泵的振动监测，保障长输管线安全（SIL 应用场景）
电力行业：汽轮发电机组轴系振动和速度监测，确保旋转精度和设备安全
冶金钢铁：轧机、高炉风机等重型设备状态监控，预防非计划停机
制药 / 食品：搅拌器、离心机等设备振动分析
