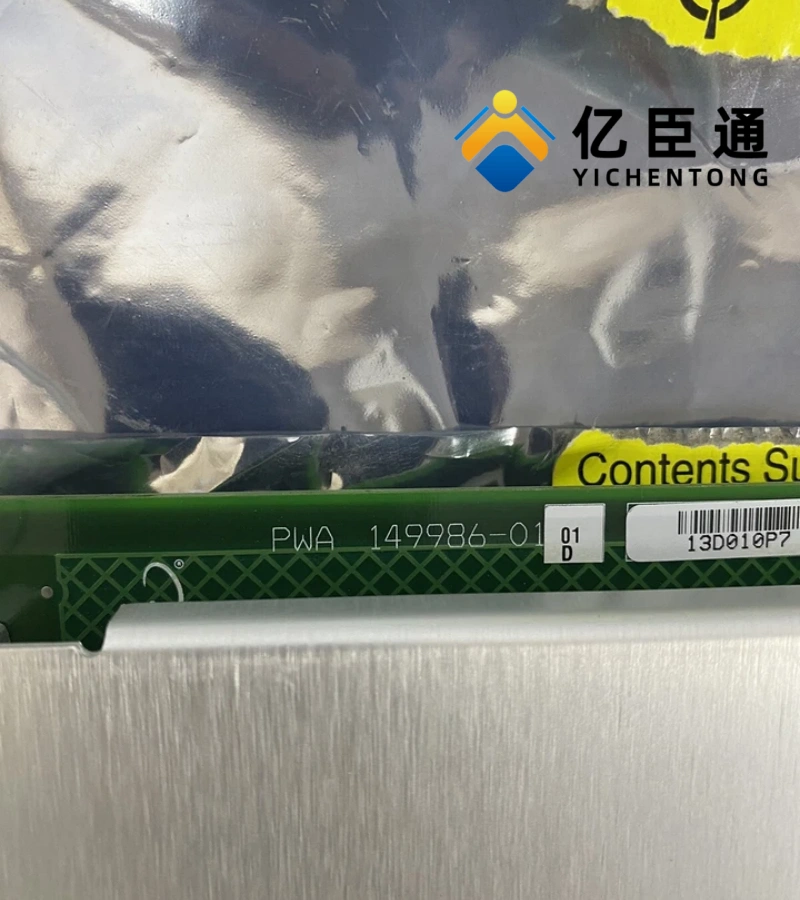

技术规格
物理特性
尺寸 (W×H×D)：24.4mm × 241mm × 242mm (0.96" × 9.50" × 9.52")
重量：0.7kg (1.6 lbs)
安装方式：3500 标准机架全高位置安装，热插拔设计

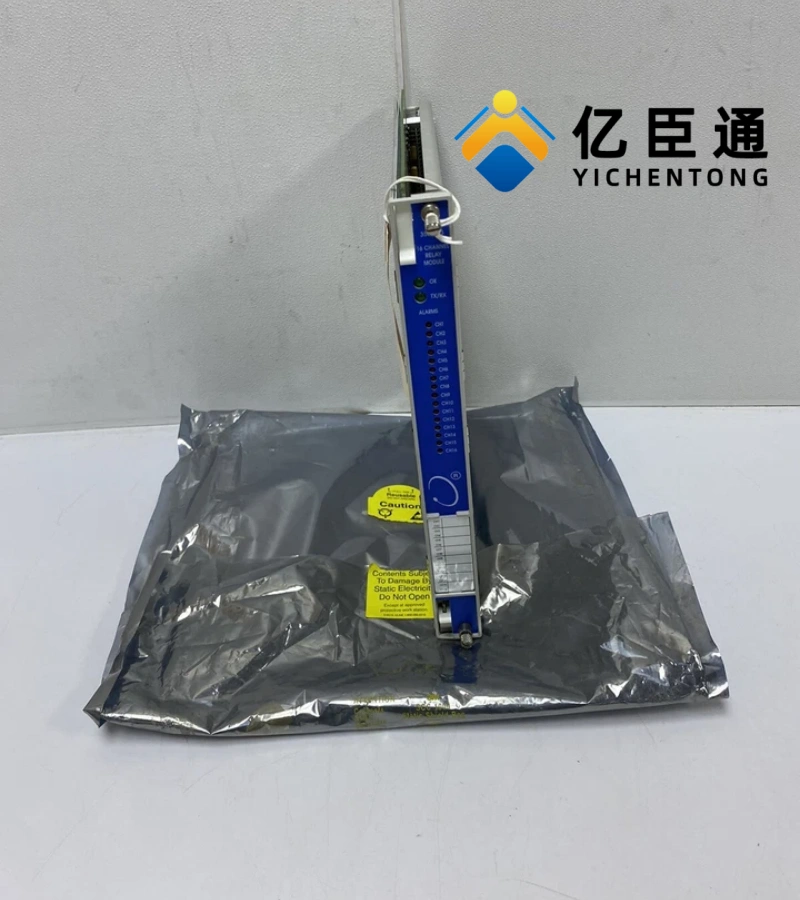

指示灯：前面板 LED 显示电源状态和各继电器通道状态
防护等级：IP20 (防尘，需安装在控制柜内)
电气参数
电源输入：24V DC (范围：20.4-26.4V DC，双冗余输入)
功耗：≤5.8W (典型值)
继电器类型：单刀双掷 (SPDT)，独立控制
触点额定值：5A @ 250V AC 或 5A @ 30V DC
触点形式：常开 (NO)、常闭 (NC)、公共端 (COM)
触点寿命：100,000 次操作循环 (在 5A 负载下)
响应时间：≤10ms
隔离电压：1500V AC (触点之间和触点与机架之间)
信号处理与编程
编程功能：每个继电器可独立编程，执行报警驱动逻辑和投票逻辑 (AND/OR)
配置方式：通过 3500 系统配置软件 (Windows 平台)
输入信号：接收来自 3500 系统中其他监测模块 (如振动、位移模块) 的报警信号
操作模式：每个通道可选择 正常失电 (Normally De-energized) 或正常带电 (Normally Energized) 状态
延迟设置：-10μs 至 3500μs可选 (负值为超前)
环境参数
工作温度：-40°C 至 + 85°C
存储温度：-40°C 至 + 85°C
湿度：≤95%，无冷凝
抗振动：5-2000Hz，适用于高振动工业环境
抗冲击：50g (11ms)
认证：CE, UL, RoHS 合规
功能特点
核心功能
大规模报警响应：16 个独立继电器通道，可同时处理多个设备报警
灵活保护逻辑：支持 "三取二" 等复杂投票逻辑，提高系统可靠性
独立通道控制：每个继电器可独立配置触发条件、延迟和操作模式
报警驱动：可配置为响应 3500 系统中监测模块的预警 (Alert) 和危险 (Danger) 信号
故障安全设计：支持 "故障安全模式"，电源故障时可保持预设状态
技术优势
热插拔能力：无需停机即可更换模块，提高系统可用性
高密度设计：单个模块提供 16 个通道，节省机架空间
工业级可靠性：环氧树脂密封，抗油、防尘、抗振动，适应恶劣环境
灵活编程：可通过软件配置实现复杂的保护策略和控制逻辑
工作原理
接收来自 3500 系统中其他监测模块 (如振动、位移、温度模块) 的报警信号
根据预编程的逻辑条件 (阈值、时间延迟、投票组合) 评估这些信号
当条件满足时，相应继电器输出状态改变 (常开 / 常闭转换)
继电器触点驱动外部设备 (如电磁阀、报警器、指示灯)，实现设备保护或报警功能
支持多种逻辑组合，如：
单一报警触发：单个监测点超过阈值时触发
投票逻辑：多个监测点同时超过阈值时触发 (如 "三取二")
组合逻辑：混合使用 AND/OR 条件，实现复杂保护策略
应用场景
主要行业应用
石油化工：大型压缩机、泵组、涡轮机的多通道保护系统，紧急停车 (ESD) 逻辑执行
电力行业：汽轮发电机组的多参数监测保护，振动、位移、温度超标报警与停机控制
冶金钢铁：轧机、高炉风机等重型设备的状态监测与保护联锁
造纸 / 水泥：大型旋转机械的综合保护，防止设备损坏和生产中断
天然气：压缩机站、管道泵站的多回路安全控制
