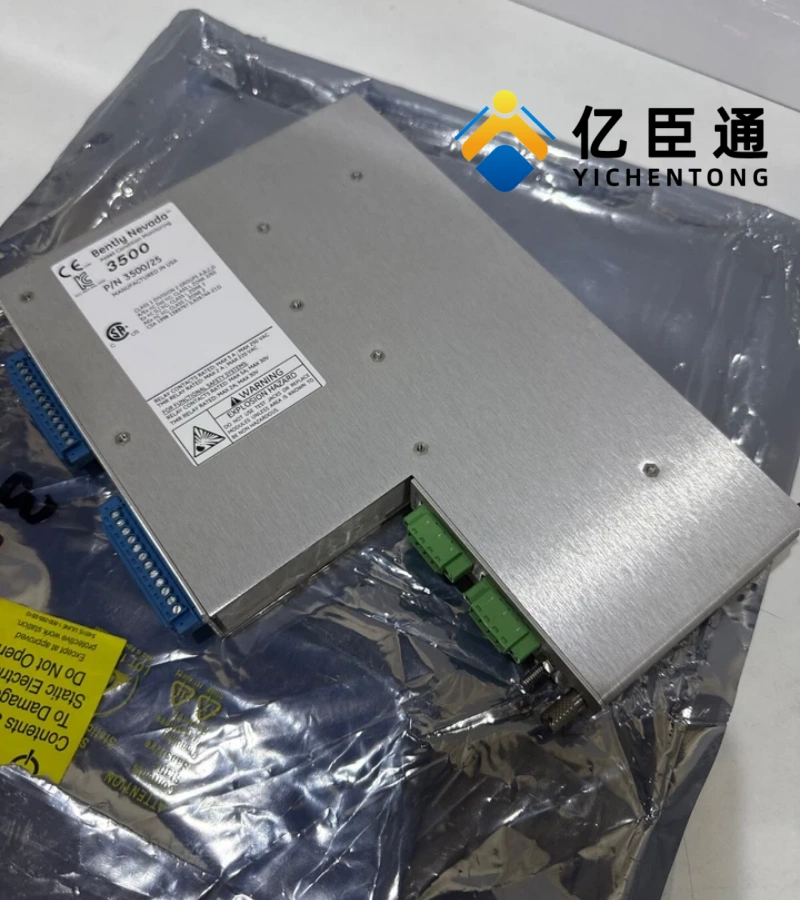

产品介绍

技术规格
物理特性
尺寸 (W×H×D)：24.4mm × 241.3mm × 103.1mm (0.96" × 9.50" × 4.06")
重量：0.5kg (1.1 lbs)
安装方式：3500 标准机架半高位置安装，热插拔设计
指示灯：前面板 LED 显示电源、通信和运行状态
防护等级：IP20 (防尘)
电气参数
电源输入：12-30V DC (典型值：24V DC)
功耗：≤3.2W (典型值)
输入信号范围：+5V 至 - 11V (隔离型)，区别于非隔离型 (+0.8V 至 - 21.0V)
输入阻抗：≥21.8kΩ (每通道)
输出信号：数字键相信号 (TTL 电平)，指示轴上键相标记与传感器对齐时刻
输出配置：
前面板：两个缓冲键相信号输出 (同轴连接器)
后面板：内部终端连接 (简化布线)
输出阻抗：≤504Ω (每通道)
传感器供电：-24V DC，每通道最大 40mA
信号处理参数
频率响应：
输入：0.017Hz–20kHz (1–1,200,000 cpm)
输出：0.017Hz–1667Hz (1–99,999 cpm)
测量精度：
±1 cpm (0.017–100 Hz)
±8 cpm (61–150 Hz)
±1% (151 Hz–20 kHz)
信号阈值设置：
自动阈值：2 Vpp min，120 rpm (2 Hz) min
手动阈值：500 mVpp min，可调 0 至 - 20V
滞后：0.2–2.5V 可选
环境参数

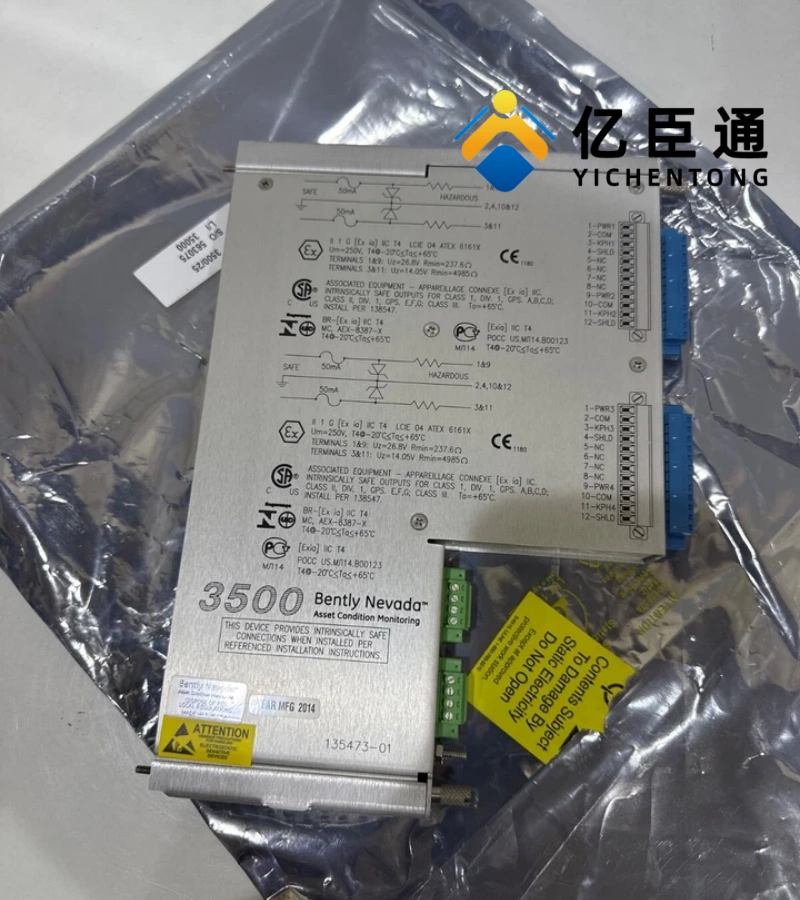

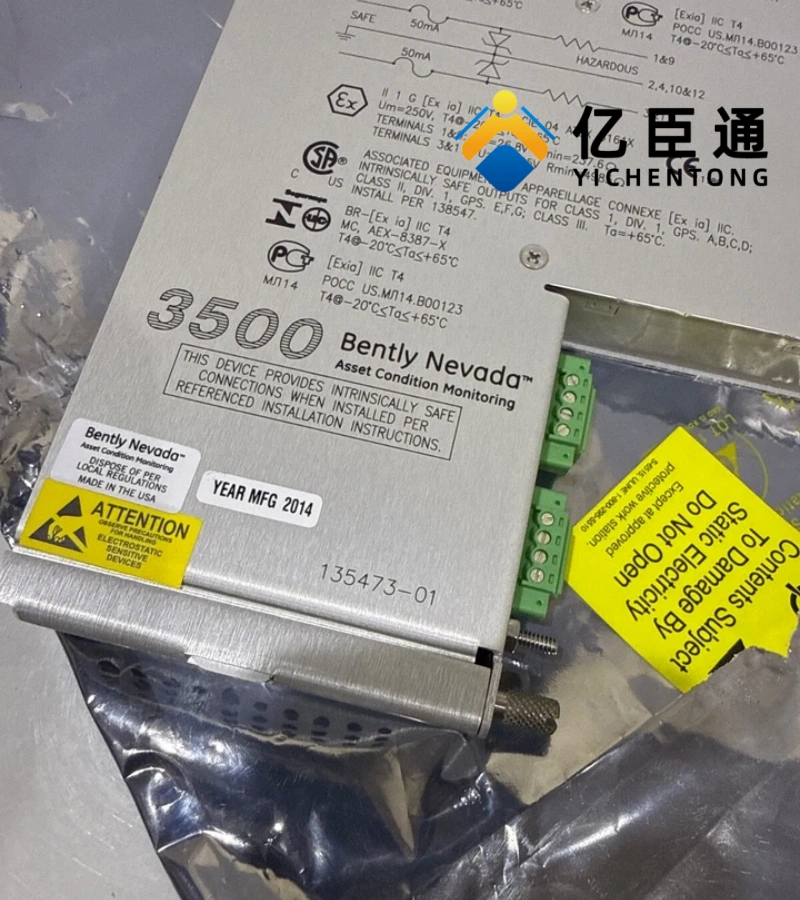

工作温度：-30°C 至 + 65°C (非内部屏障版本)；0°C 至 + 65°C (内部屏障版本，如 135473-01)
存储温度：-40°C 至 + 85°C
湿度：≤95%，无冷凝
功能特点
核心功能
键相信号处理：接收传感器信号，转换为精确数字键相信号
相位参考提供：为 3500 系统中其他监测模块提供基准相位信号
轴转速测量：提供轴转速的精确测量，用于振动分析和故障诊断
信号检测：检测轴上键相标记与键相传感器的精确对齐，为旋转机械监测提供时间基准
技术优势
内部屏障设计：提供信号隔离和本质安全保护，特别适用于危险区域和安全关键应用
SIL 认证：符合SIL 1 至 SIL 2 安全完整性等级要求，确保在安全关键环境中可靠运行
内部终端设计：简化安装和布线，减少外部接线需求
磁传感器优化：专为磁传感器设计，确保旋转位置和速度的精确测量
双通道设计：可同时处理两路键相信号，提高系统可靠性
高速处理：即使在高转速应用中也能保持相位测量精度
工作原理
接收来自接近探头或磁传感器的模拟信号，这些传感器安装在旋转轴附近，检测轴上键相标记
将传感器信号放大、滤波和数字化处理，生成精确的键相信号
向 3500 系统中其他监测模块提供相位参考脉冲，用于确定轴的精确位置和旋转角度
键相信号作为振动分析基础，帮助区分不平衡、不对中等不同类型的机械故障
应用场景
主要行业应用
石油化工：危险区域压缩机、泵等设备的状态监测，需防爆认证的安全关键系统
电力行业：汽轮机、发电机等大型旋转设备的精密状态监控
冶金钢铁：轧机、风机等重型机械的振动分析和故障诊断
海上平台：需本质安全设计的恶劣环境应用
