产品介绍

技术规格
电气参数
电源输入：24V DC (来自 3500 电源模块)
功耗：10.5W
接口类型：
以太网：10Base-T/100Base-TX (RJ45)，自动感应 10/100Mbps
USB：前面板 USB-B 接口 (用于本地配置)
光纤：可选 100Base-FX 光纤接口 (需特定型号)
通信协议：Bently Nevada 专有协议，支持与 System 1 软件通信
物理特性
尺寸 (W×H×D)：120mm × 50mm × 242mm (4.7" × 2.0" × 9.5")
重量：0.91kg (2.0 lb)
安装方式：3500 标准导轨安装，热插拔设计
防护等级：IP20 (需安装于防护机柜内)
环境参数
工作温度：-30°C 至 + 65°C (工业级宽温范围)
存储温度：-40°C 至 + 85°C
湿度：5%-95%，无冷凝
振动耐受：5g 至 2000Hz，峰值间值
冲击耐受：5g，持续时间 22ms
功能特点
核心功能
数据采集：从 3500 系统采集稳态和瞬态波形数据(如振动、位移信号)
高速传输：将数据通过以太网以100Mbps速率传输至主机系统
软件接口：作为3500 监测系统与 System 1 机械管理软件的桥梁
数据预处理：对采集数据进行滤波、放大等预处理
事件触发：支持报警前后数据捕捉 (Pre/Post-alarm data)，便于故障分析
关键特性
即插即用：热插拔设计，支持系统运行中更换模块

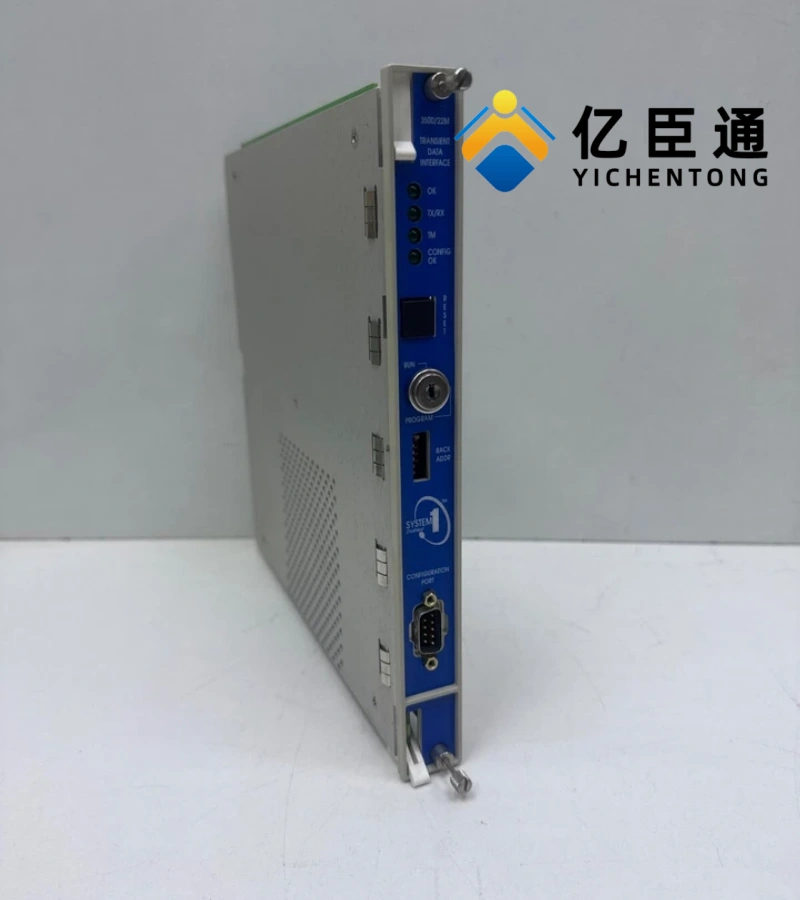

状态指示：前面板 LED 显示电源、通信和运行状态
配置灵活：可通过 USB 接口本地配置或网络远程配置
兼容性：与 3500 系列所有监测模块无缝集成
应用场景
主要行业应用
电力发电：汽轮机、发电机状态监测系统的数据集中与分析
石油化工：压缩机、泵等旋转设备的振动分析与故障诊断
冶金钢铁：大型轧机、风机的精密状态监控
造纸 / 水泥：重型机械设备的预测性维护系统
