产品介绍

参数    规格

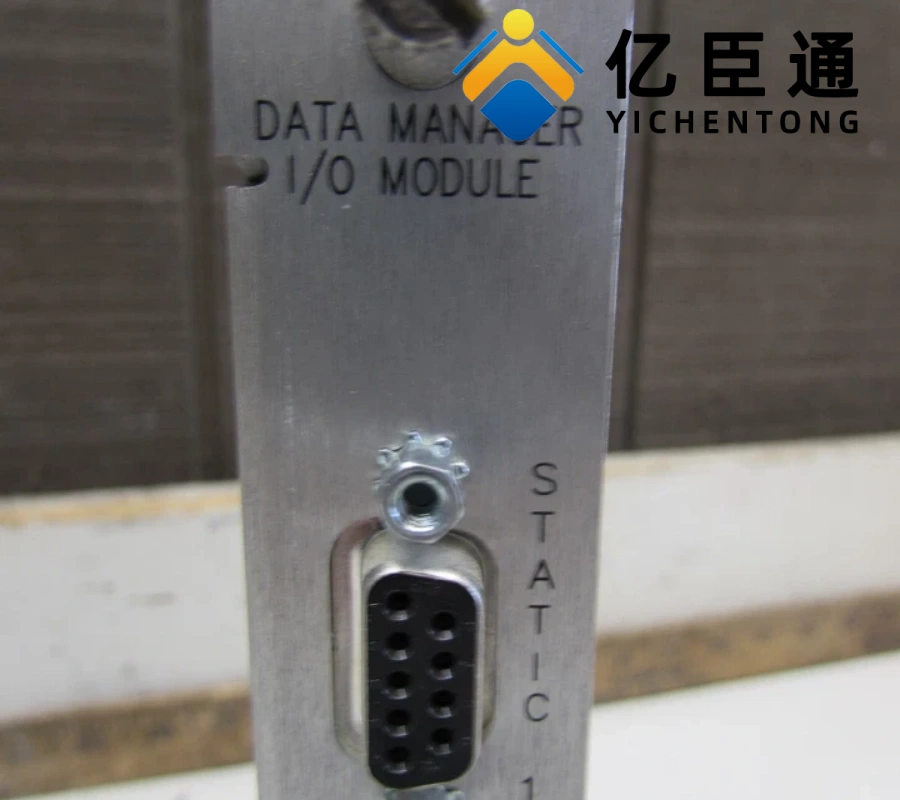

模块类型    标准机架接口模块 (RIM) - 数据管理器 I/O 模块
通信支持    支持 TDXnet、TDIX 和 DDIX 外部通信处理器
电源要求    24 VDC (由 3500 系统机架供电)
功率消耗    最大 5 瓦
工作温度    -30°C 至 + 65°C (-22°F 至 149°F)
存储温度    -40°C 至 + 85°C (-40°F 至 185°F)
湿度范围    5% 至 95% (无冷凝)
物理尺寸    9.5 英寸 × 4.5 英寸 × 1 英寸 (约 241.3 mm × 114.3 mm × 25.4 mm)
重量    约 0.91 公斤 (2 磅)
安装位置    必须安装在 3500 机架的插槽 1 (靠近电源供应器)
通信协议    Bently Nevada 专有协议 (用于机架配置和数据检索)
运行模式    支持 "运行" 模式和 "编程" 模式 (通过钥匙开关选择)
机架状态指示    提供继电器输出，指示 3500 机架正常运行或检测到故障
功能描述

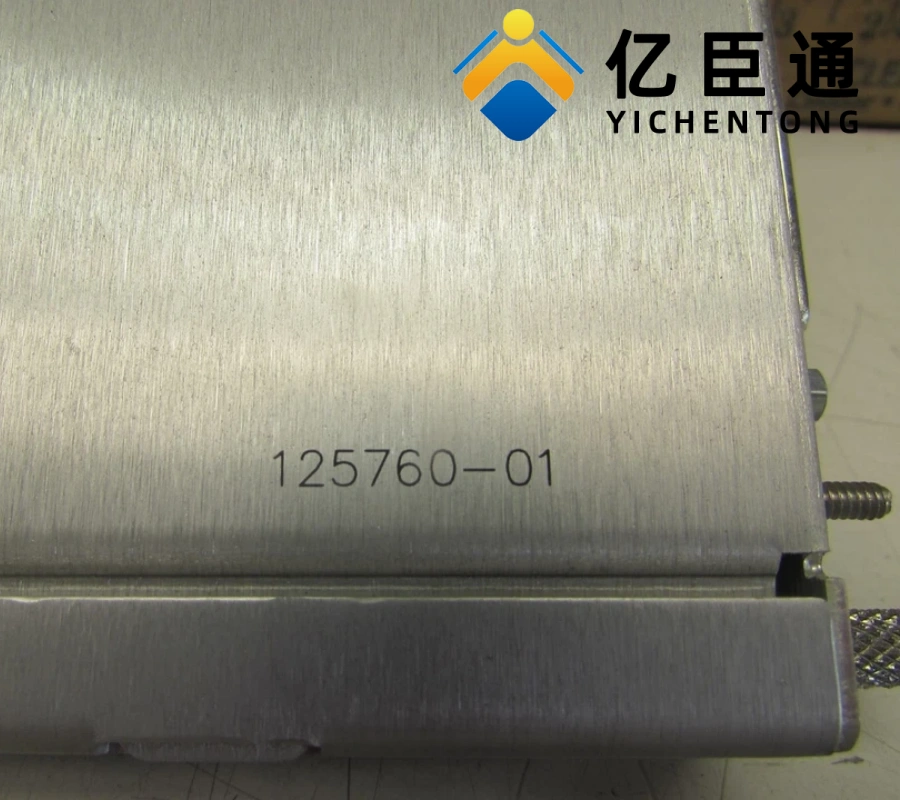

Bently Nevada 125760-01 是 3500/20 机架接口模块的核心组成部分，主要功能包括:
主接口功能: 作为 3500 机架的主要接口，负责与外部通信处理器进行数据交换
机架配置: 支持专有协议用于配置 3500 机架的各项参数，包括监测模块设置、报警阈值等
数据检索: 从 3500 机架的所有监测模块 (振动、位移、转速、键相等) 中检索机械状态信息
运行模式控制: 通过钥匙开关控制 3500 机架在 "运行" 模式 (锁定配置更改) 或 "编程" 模式 (允许配置更改) 下工作
机架状态监测: 提供继电器输出指示机架整体运行状态，用户可选择 "常开" 或 "常闭" 触点来 annunciate 故障状态
非关键监测路径: RIM 不属于关键监测路径，不会影响整个监测系统的正常运行性能
TMR 应用支持: 支持三重模块冗余 (TMR) 应用，执行 "监测通道比较" 功能，持续比较三个冗余监测器的输出
应用场景
该模块广泛应用于需要对旋转机械进行状态监测和数据管理的工业领域，是 3500 系列系统实现远程监控和数据集成的基础组件:
电力行业: 汽轮机、发电机、电动机等关键旋转设备的远程状态监测和数据采集
石油化工: 压缩机、泵、风机等高速旋转设备的集中数据管理和故障诊断
冶金行业: 轧钢机、鼓风机等重型机械设备的远程监控和维护管理
造纸和纺织: 高速纸机、纺纱机等设备的状态数据集成和分析
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的远程数据传输和监控
