产品介绍

参数    规格
电源消耗    最大 15.5 瓦
传感器电源    24 Vdc (为显示单元和相关传感器供电)
电压兼容性    0 至 + 12 Vdc
输入信号范围    +10.0 V 至 - 24.0 V
工作温度    -30°C 至 + 65°C (22°F 至 149°F)
存储温度    -40°C 至 + 85°C (-40°F 至 185°F)
物理尺寸    241.3 mm × 24.4 mm × 241.8 mm (9.5 英寸 × 0.96 英寸 × 9.52 英寸)
重量    约 0.80 磅 (0.36 公斤)
安装方式    使用独特的铰链支撑，可轻松安装在任何全尺寸 3500 机架的前面板上
通道数    1 个主接口通道，用于连接显示单元
通信协议    支持GE Bently Nevada 协议和基于 AEG PI-MBUS300 Rev. E 参考手册的Modbus 协议
保护特性    内置过流、过压保护电路，确保系统安全运行
功能描述

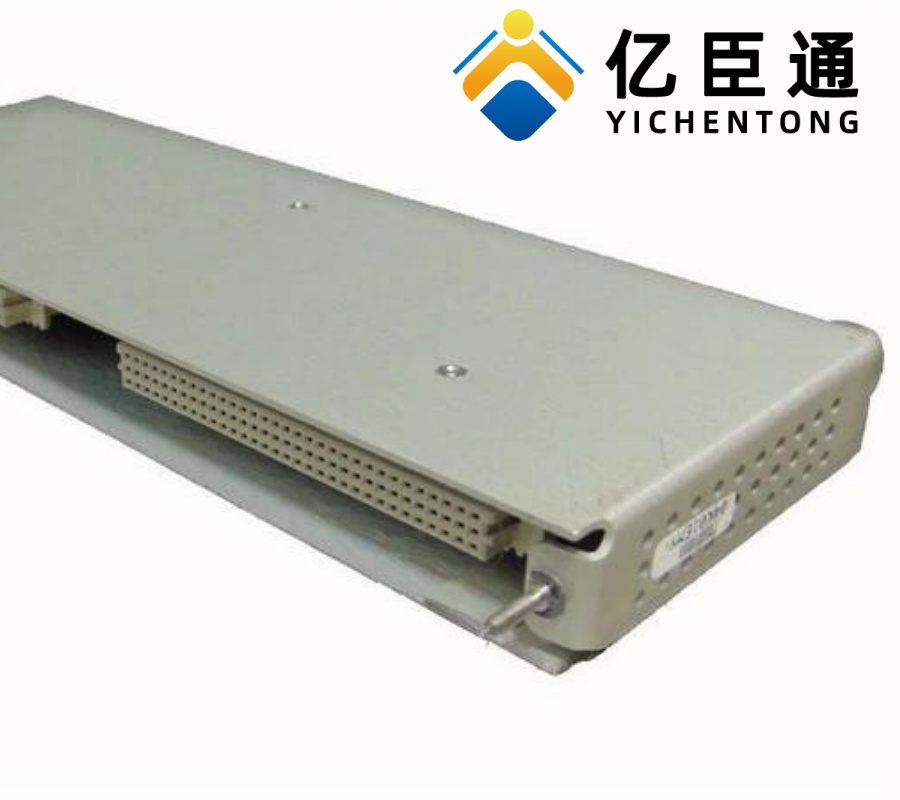

Bently Nevada 135813-01 显示接口 I/O 模块是 3500 系列机械保护系统的重要组成部分，主要功能包括:
接口功能: 作为 3500 系统机架与 3500/93 显示单元之间的桥梁，实现数据双向传输
数据显示: 将 3500 系统监测到的旋转机械状态数据 (如振动、位移、转速、温度等) 传输到显示单元进行实时显示
通信扩展: 支持 Modbus 协议，使 3500 系统能够与其他工业控制系统 (如 PLC、DCS) 进行数据交换
电源管理: 为显示单元提供稳定的 24 Vdc 电源，同时管理系统电源分配
状态指示: 提供电源和通信状态指示灯，便于操作人员快速判断模块工作状态
外部连接: 提供标准接口，方便连接显示单元、外部电源和通信设备
应用场景
该模块广泛应用于需要对旋转机械进行精确状态监测和保护的工业领域，是 3500 系列监测系统不可或缺的组成部分:
电力行业: 汽轮机、发电机、电动机等关键旋转设备的状态监测系统显示接口
石油化工: 压缩机、泵、风机等设备的保护系统显示和通信接口
冶金行业: 轧钢机、鼓风机等重型机械设备的监测系统人机界面
造纸与纺织: 高速旋转设备的平衡状态监测系统显示单元连接
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的状态监测系统数据显示
