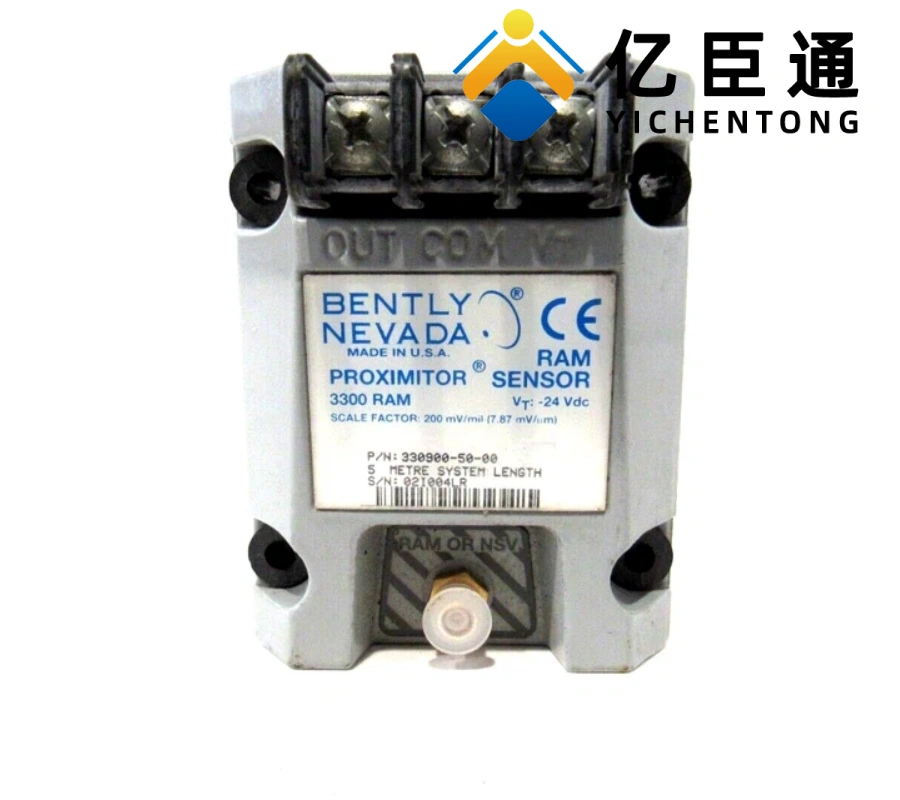

Bently Nevada 330900-50-00前置器
Bently Nevada 330900-50-00前置器
产地：美国
品牌：Bently Nevada
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量，价格优惠。
24小时为您服务
分类：
分享
产品介绍
规格参数
1. 电气参数
参数 数值
供电电压 -24Vdc (±5%)
最大功耗 12mA
输出信号 -2V 至 - 22Vdc (对应测量范围)
灵敏度 7.87V (200mV/mil)
线性测量范围 2.0mm (80 mils)，从距靶面约 0.25mm 处开始
频率响应 0~10kHz (±3dB)
线性度 ±1% 满量程
分辨率 可达 1μm (0.001mm)
输出阻抗 <100Ω
温度系数 <0.05%/°C
2. 物理参数
参数 数值
尺寸 (宽 × 高 × 深) 48.3mm × 120.7mm × 254mm (1.9" × 4.75" × 10")
重量 约 0.5kg
防护等级 IP65 (防尘、防溅水)
连接器类型 标准 BNC 型 (反向角度设计)
安装方式 3500 框架或独立面板安装
电缆规格 5 米专用同轴电缆，带屏蔽层
3. 环境参数
参数 数值
工作温度 -35°C 至 + 85°C (-31°F 至 + 185°F)
存储温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
湿度范围 5%~95% (非冷凝)
振动耐受 50g (峰值)，10~2000Hz
抗干扰能力 高 RFI/EMI 免疫力，符合工业标准
功能特点
1. 核心测量功能
接收电涡流探头信号，转换为与位移成正比的直流电压
提供高精度非接触式位移测量 (径向振动、轴向位移等)
支持旋转机械的键相位 (Keyphasor) 测量和转速监测
输出信号可直接接入监测系统或 DCS 系统
2. RAM 设计优势
反向角度连接器设计，节省安装空间 (适合狭窄区域)
电缆出线方向与探头轴线垂直，避免与周围设备干涉
与标准 Proximitor 相比，减少了约 40% 的安装深度需求
保持与其他 3300 系列产品相同的测量精度和可靠性
3. 信号处理特性
内置线性化电路，确保测量范围内高精度输出
温度补偿设计，减少环境温度变化对测量精度影响
高共模抑制比，有效抵抗电气干扰
短路保护和过载保护功能，增强系统可靠性
应用场景
旋转机械状态监测
汽轮发电机组：监测轴振动、轴向位移、偏心度
压缩机 / 泵：监测径向振动、轴位移、轴承磨损
风机 / 涡轮机：监测叶轮与壳体间隙、轴系稳定性
轧钢设备：监测辊系位置、振动状态，保障产品质量
特殊安装环境应用
空间受限的旋转设备：如小型透平机械、泵组
需要侧面安装的场合：避免与相邻管道或结构干涉
高温环境设备：配合高温探头使用，监测高温区域轴位移
海洋平台设备：适应恶劣工业环境，提供稳定测量
1. 电气参数
参数 数值
供电电压 -24Vdc (±5%)
最大功耗 12mA
输出信号 -2V 至 - 22Vdc (对应测量范围)
灵敏度 7.87V (200mV/mil)
线性测量范围 2.0mm (80 mils)，从距靶面约 0.25mm 处开始
频率响应 0~10kHz (±3dB)
线性度 ±1% 满量程
分辨率 可达 1μm (0.001mm)
输出阻抗 <100Ω
温度系数 <0.05%/°C
2. 物理参数
参数 数值
尺寸 (宽 × 高 × 深) 48.3mm × 120.7mm × 254mm (1.9" × 4.75" × 10")
重量 约 0.5kg
防护等级 IP65 (防尘、防溅水)
连接器类型 标准 BNC 型 (反向角度设计)
安装方式 3500 框架或独立面板安装
电缆规格 5 米专用同轴电缆，带屏蔽层
3. 环境参数
参数 数值
工作温度 -35°C 至 + 85°C (-31°F 至 + 185°F)
存储温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
湿度范围 5%~95% (非冷凝)
振动耐受 50g (峰值)，10~2000Hz
抗干扰能力 高 RFI/EMI 免疫力，符合工业标准
功能特点
1. 核心测量功能
接收电涡流探头信号，转换为与位移成正比的直流电压
提供高精度非接触式位移测量 (径向振动、轴向位移等)
支持旋转机械的键相位 (Keyphasor) 测量和转速监测
输出信号可直接接入监测系统或 DCS 系统
2. RAM 设计优势
反向角度连接器设计，节省安装空间 (适合狭窄区域)
电缆出线方向与探头轴线垂直，避免与周围设备干涉
与标准 Proximitor 相比，减少了约 40% 的安装深度需求
保持与其他 3300 系列产品相同的测量精度和可靠性
3. 信号处理特性
内置线性化电路，确保测量范围内高精度输出
温度补偿设计，减少环境温度变化对测量精度影响
高共模抑制比，有效抵抗电气干扰
短路保护和过载保护功能，增强系统可靠性
应用场景
旋转机械状态监测
汽轮发电机组：监测轴振动、轴向位移、偏心度
压缩机 / 泵：监测径向振动、轴位移、轴承磨损
风机 / 涡轮机：监测叶轮与壳体间隙、轴系稳定性
轧钢设备：监测辊系位置、振动状态，保障产品质量
特殊安装环境应用
空间受限的旋转设备：如小型透平机械、泵组
需要侧面安装的场合：避免与相邻管道或结构干涉
高温环境设备：配合高温探头使用，监测高温区域轴位移
海洋平台设备：适应恶劣工业环境，提供稳定测量
