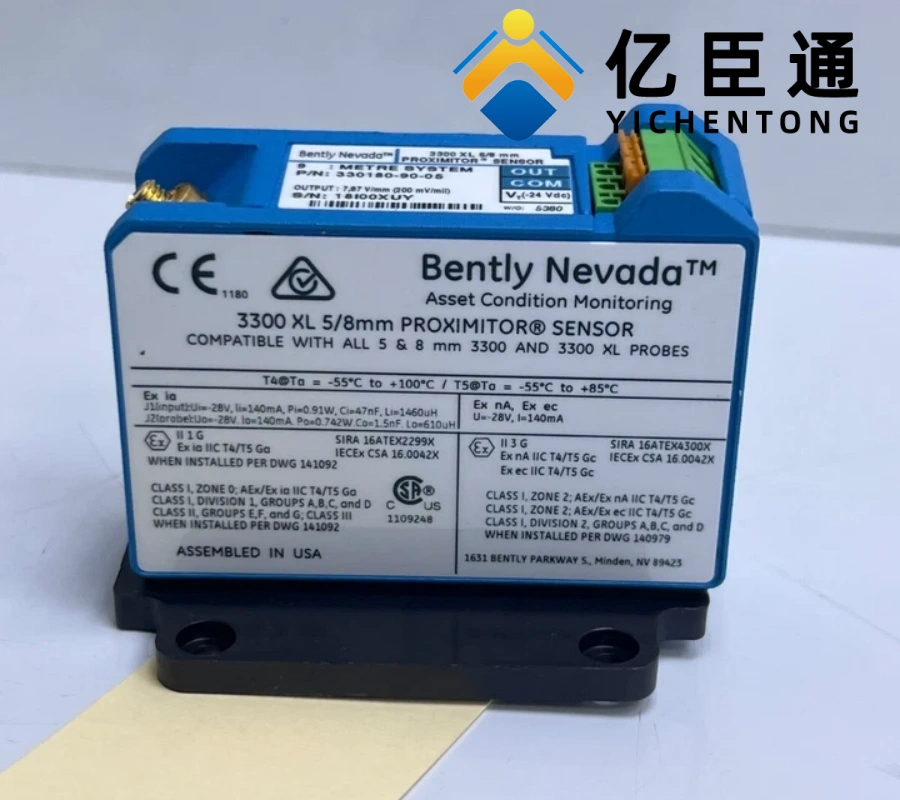

产品介绍

规格参数
1. 物理参数
参数    数值
尺寸 (长 × 宽 × 高)    81.3 mm × 61 mm × 63.5 mm (3.2" × 2.4" × 2.5")
重量    约 246 g (8.7 oz)
材质    A308 铝合金外壳，镀金黄铜或镀金铍铜连接器
安装方式    面板安装 (标准) 或导轨安装 (DIN，需选 "-91" 后缀)
2. 电气参数
参数    数值
供电电压    -17.5Vdc 至 - 26Vdc (无安全栅)
-23Vdc 至 - 26Vdc (有安全栅)
最大电流    12 mA
输出信号    模拟电压: -2V 至 - 18V (对应 0.25~2.3mm 测量范围)
或 4-20mA (需配置)
灵敏度    7.87mV/μm (200mV/mil) ±5%
线性测量范围    2mm (80 mils)，从距靶面约 0.25mm 处开始
频率响应    0~10kHz (±3dB)
线性度    ±1% 满量程
3. 环境参数
参数    数值
工作温度    -51°C 至 + 100°C (-60°F 至 + 212°F)
存储温度    -51°C 至 + 105°C (-60°F 至 + 221°F)
湿度范围    5%~95% (非冷凝)
抗干扰能力    高 RFI/EMI 免疫力，符合欧洲 CE 标准，无需特殊屏蔽
功能特点
1. 核心功能
为电涡流探头提供高频激励电流
接收并处理探头信号，转换为与位移成正比的直流电压
支持静态 (位置) 和动态 (振动) 两种测量模式
2. 兼容性
可接收 3300 系列 5mm、8mm 或 3300 XL 8mm 电涡流探头信号
探头、延伸电缆和前置器可互换，无需重新校准
3. 安全特性
输出短路保护
静电释放 (ESD) 保护
多种国际安全认证 (CSA, ATEX, IECEx)
应用场景
旋转机械振动监测
压缩机、泵组轴振动测量
汽轮机、发电机径向和轴向位移监测
风机叶轮与壳体间隙检测
精密位置测量
轧机辊缝控制
造纸机械辊筒平行度监测
工业机器人关节位置反馈
关键设备保护
监测旋转机械轴系偏心、胀差等参数
提供设备故障早期预警，避免重大停机事故
系统组成与安装
完整测量系统需配套：
330180-90-05 前置器 (本产品)
3300 系列 5mm/8mm 电涡流探头 (如 330101 系列)
3300 系列延伸电缆 (长度根据需要选择)
安装要点：
探头安装：确保轴线垂直于被测表面 (偏差 < 5°)，初始间隙设置为 1.27mm (对应 - 10V 输出)
电缆连接：系统总长度必须与前置器标识一致 (9.0 米)，探头 + 延伸电缆 = 前置器长度
布线：远离强电磁场干扰源，确保屏蔽层良好接地、
