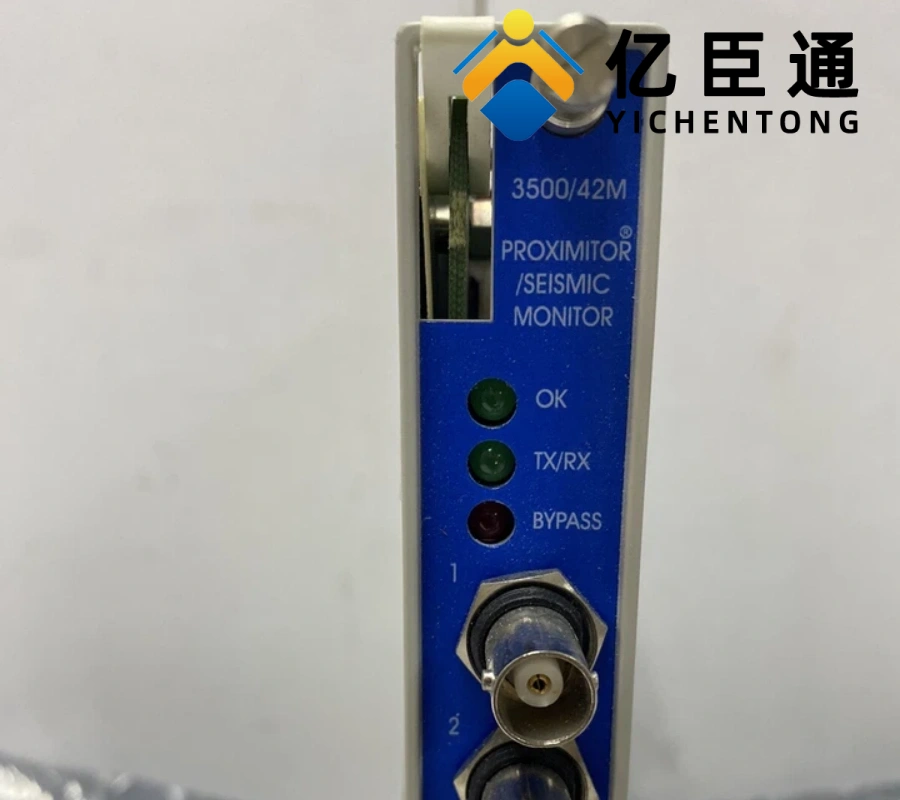

产品介绍

基本参数
通道数: 4 个独立通道，可单独编程
输入信号范围: -10Vdc 至 + 10Vdc
供电: 24V DC (来自 3500 框架背板)
功耗: 约 7.7W
分辨率: 0.3662μA / 位
尺寸与重量
尺寸 (H×W×D): 241×24×241mm (9.50×0.96×9.52 英寸)
重量: 约 0.91kg (2.0 磅)
环境参数
工作温度: -40°C 至 + 85°C
存储温度: -51°C 至 + 85°C
湿度: 5%~95% (非冷凝)
防护等级: IP67 (部分型号)
功能特点
测量功能
每个通道可通过3500 框架配置软件单独编程实现以下功能:
径向振动 (Radial vibration)
推力位置 (Thrust position)
差胀 (Differential expansion)
偏心度 (Eccentricity)
REBAM* (旋转机械平衡监测)
加速度 (Acceleration)
速度 (Velocity)
轴绝对位置 (Shaft absolute)
圆形接受区域 (Circular acceptance region)
信号处理
接受接近传感器(测量轴振动，范围 2-4 密耳) 和地震传感器(测量壳体振动，最高 2 英寸 / 秒) 输入
内置信号调理、滤波和数字化处理
可编程灵敏度:
径向振动: 3.94mV/μm (100mV/mil) 或 7.87mV/μm (200mV/mil)
轴向位移：同径向振动
输出
继电器输出: 通常提供 6 个 SPDT 继电器输出，用于报警和停机
模拟输出: 4-20mA 记录器输出 (4 个)，可连接 DCS/PLC 系统
缓冲输出: 专用信号输出，用于外部数据采集
通信能力
通过 3500 框架背板与系统通信
支持多种通信协议:
Bently 专有协议
Modbus RTU/TCP
以太网 TCP/IP
串行通信 (RS232/RS422/RS485)
