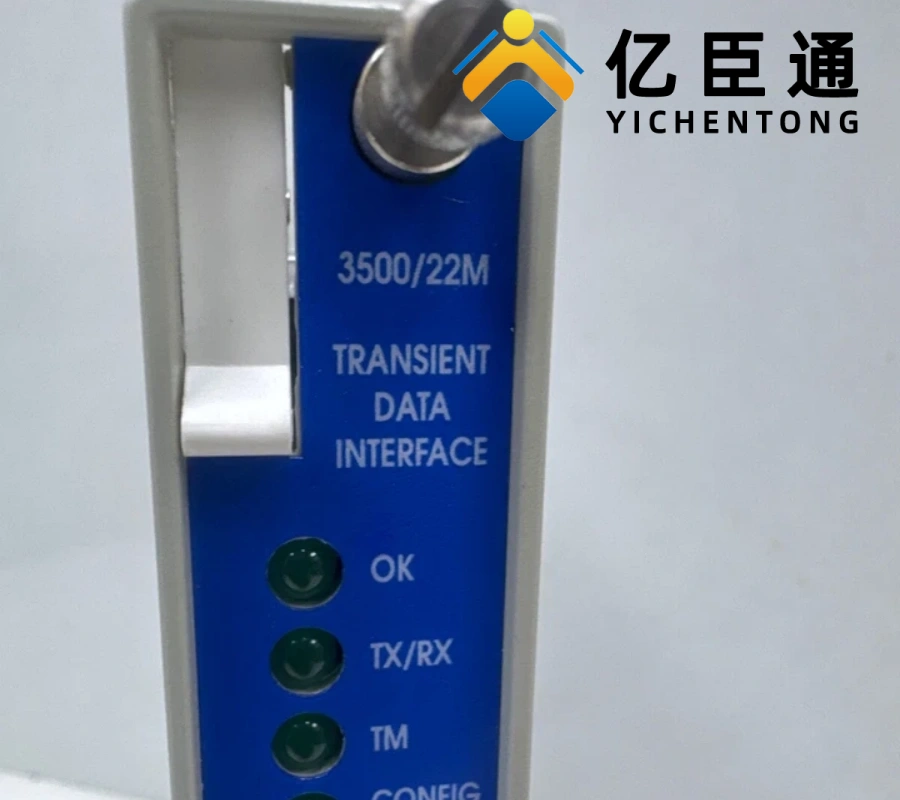

产品介绍

技术参数
1. 电气参数
工作电压：24V DC (±10%)，由 3500 系统电源模块提供
功耗：7.7-10.5W (不同配置略有差异)
输入信号范围：±10V DC (与 3500 系统其他模块配合)
传感器电源：-24V DC (为前端传感器供电)
2. 物理特性
尺寸：241.3×24.4×241.8mm (L×W×H)
重量：0.39-0.91kg (不同型号略有差异)
安装位置：3500 机架 Slot 1 (必须紧邻电源模块)
安装方式：标准 3500 系列导轨安装，可热插拔
3. 环境参数
工作温度：-40°C 至 + 85°C (工业级宽温范围)
湿度：最大 95%，无冷凝
防护等级：IP20 (机柜内安装)
功能特性与优势
1. 核心功能
数据采集：连续收集稳态数据和瞬态波形数据 (高达 50kHz 采样率)
通信接口：提供多种连接方式，实现系统集成
协议支持：
专有协议：BN Host Protocol、BN TDI Protocol (与 System 1 软件通信)
工业标准：Modbus RTU/TCP、Ethernet/IP、RS232/422/485
事件记录：捕捉报警前后数据，支持故障分析
系统配置：通过前面板 USB 或网络接口对 3500 框架进行组态
2. 关键优势
一体化设计：集成机架接口 (RIM) 功能和数据通信处理于一体
高速数据处理：能捕捉机械瞬态信号细节，提升故障诊断准确性
多通道支持：可同时采集多个通道数据，实现全面设备监测
软件兼容性：无缝集成 Bently Nevada System 1 状态监测软件，支持预测性维护
远程监控：通过网络实现远程设备状态监视和数据分析
应用场景
1. 典型工业应用
电力行业：
汽轮机、发电机的振动监测与故障诊断
压缩机状态监控，确保燃气轮机启动和燃料供应稳定
石油化工：
大型压缩机组状态监测，防止非计划停机
泵组振动分析，保障工艺流程连续性
其他行业：
冶金：轧钢设备、风机保护
造纸：大型旋转机械状态监控
船舶：发动机状态监测，保障航行安全

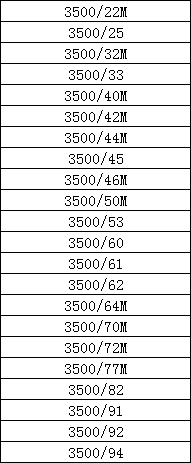

热卖型号
