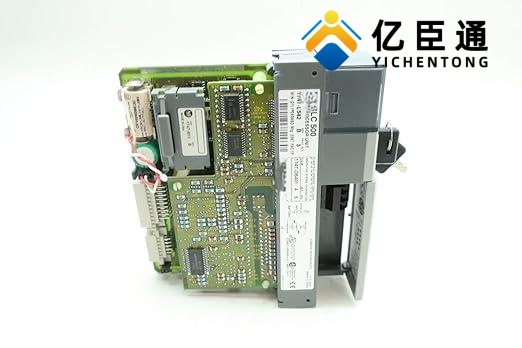

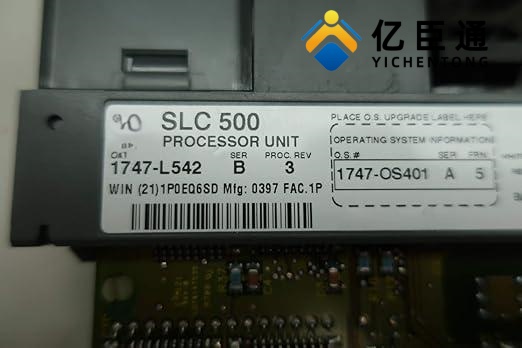

产品介绍

核心运算与内存性能参数
1. 存储配置（核心区别 L541）
用户总内存：32K 字（程序 + 数据共用电池备份 RAM），其中 28K 用于梯形图 / 功能块程序，4K 专用数据寄存器存储配方、故障记录、工艺曲线；
外置固化存储：支持 1747-M13 闪存卡，断电永久保存程序，不依赖电池。
2. 执行扫描速度
基础位逻辑指令（XIC）：0.37μs / 条；
整机逻辑扫描速度：0.9ms / 1K 字指令；
背板 I/O 扫描周期：典型 0.255ms，快速响应现场数字 / 模拟信号。
3. I/O 点位最大承载能力
数字量总点位：8192 点（4096 输入 / 4096 输出）；
模拟量总点位：480 点（RTD、热电偶、4-20mA 电压 / 电流模块通用）；
机架扩展上限：最多 3 个机架、合计 30 个槽位（本地机架 + 远程 I/O 分站）。
双内置独立通讯端口（核心硬件优势）
1. DH+（Data Highway Plus）8 针圆形 DIN 总线口
总线速率：57.6Kbps 多主站对等工业总线；
用途：多台 SLC500/PLC5/ControlLogix 跨机组网、PanelView 触摸屏、上位 SCADA、产线多机协同 MSG 数据交互、远程程序上下载；
优势：独立高速总线，不占用 RS232 调试通道，实现一边在线监控程序、一边多 PLC 数据交互。
2. RS-232 DB9 公头串口
自适应多协议：DF1 全 / 半双工、DH485、ASCII、Modbus RTU 主站；
本地笔记本程序下载、在线监控；
对接串口温度仪表、变频器、老式触摸屏、调制解调器远程运维；
可直连第三方组态软件采集生产数据。

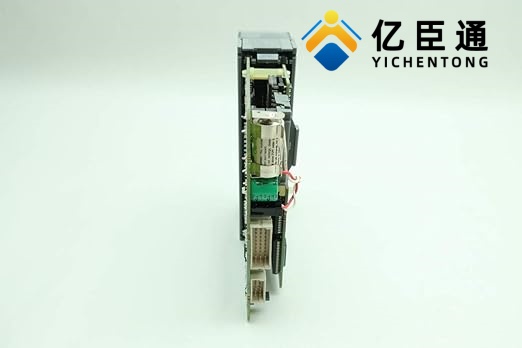

面板硬件、钥匙开关与诊断指示灯
1. 三档钥匙模式开关
RUN：运行模式，执行梯形图程序，输出正常驱动现场设备；
REM：远程模式，上位 HMI / 电脑远程切换 RUN/PROG，无需现场操作；
PROG：编程模式，切断硬件输出，允许修改、下载程序。
2. 全套故障诊断 LED 指示灯（现场免电脑排查）
RUN：程序正常运行；
FLT：硬件故障 / 程序看门狗报错 / 内存异常；
BATT：内置备份电池电压偏低告警，需尽快更换；
FORCE：存在强制 I/O 点位；
DH+ / RS232：两路通讯口数据收发闪烁，直观判断通讯断线。
3. 机械物理规格
外形尺寸：145mm（高）×43mm（单槽宽）×152mm（深）；
净重：约 300g；
安装限制：标准 1746 机架 DIN 导轨背板安装，不可带电热插拔，更换 CPU 必须整机断开机架电源，否则易烧毁背板与处理器。
背板电气功耗（机架电源选型核算）
5V DC 背板消耗电流：1000 mA；
24V DC 背板消耗电流：200 mA；
整机静态功耗：约 5.4W。
环境工作规格
标准运行温度：0℃ ~ +60℃（机架水平安装不降额，垂直安装需降额使用）；
存储 / 运输温度：‑40℃ ~ +85℃；
湿度：5%～95% RH，无凝露；
海拔：≤2000m 无降额；2000~4000m 每升高 100m，最高工作温度降低 1℃；
抗振动 / 冲击：2.5G 振动（10–500Hz）、30G 冲击，适配冶金轧线、包装流水线、水处理强振动控制柜；
防护等级：IP20，必须安装于密闭工业控制柜内。
软件功能与完整指令库
支持编程语言：梯形图 LD 为主，兼容功能块图 FBD、基础结构化文本 ST；内置 107 条工业标准工艺指令。
核心工艺指令库
过程控制：多回路 PID 自整定、流量累积、温度曲线、高低限报警、温差调节；
数据处理：浮点数运算、数组间接寻址、移位、配方读写；
通讯指令：MSG 读写 DH + 总线、RS232 Modbus/ASCII 第三方仪表；
运维配套功能：在线编辑、I/O 强制、故障历史日志、程序密码加密防篡改、远程诊断读取故障代码。
产品核心优势
存量老旧产线备件主力款：全球大量包装、水处理、小型化工、暖通设备搭载 SLC500 平台，32K 大内存适配复杂工艺逻辑，替换 L541 扩容首选；
双独立通讯通道并行工作，DH + 组网多 PLC 联动、RS232 对接本地仪表 / HMI，无需额外通讯模块，节省机架槽位；
32K 大容量内存，支持多路模拟量采集、多回路 PID 温控、大量配方存储、多变频器协同变频控制；
完整本地指示灯诊断，现场无需电脑即可快速定位电池亏电、通讯中断、程序故障；
全系列 1746 数字 / 模拟量模块（IB16/OB16/IV8/IR8 等）完全通用，成套配套灵活；
防爆安规齐全，小型化工、油气辅助设备、制药洁净车间均可合规使用。
典型应用场景
食品包装自动化流水线、中小型污水处理成套设备、中央空调暖通机组、中小型化工反应釜温控、老旧汽车零部件加工产线、仓储分拣单机、锅炉温度压力控制系统、港口小型物料输送设备。
