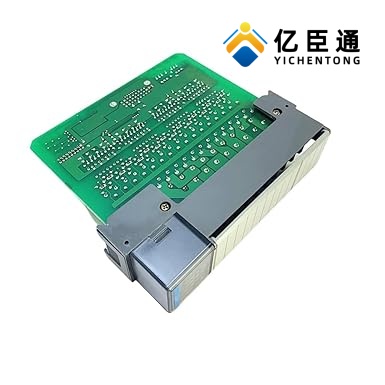

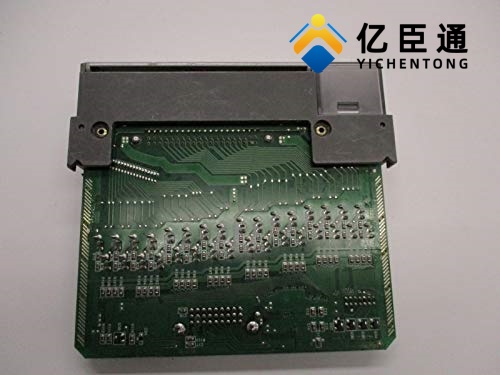

产品介绍
输出规格（8 路，单组公共端）
输出类型：直流源型（Sourcing/PNP）
工作电压：10–50V DC（标称 24V DC）
每点连续电流：
30°C：1.0A
60°C：0.5A（降额）
模块总电流：
30°C：8.0A
60°C：4.0A（降额）
浪涌电流：每点3.0A/10ms
通态压降：最大1.2V @1.0A
断态漏电流：≤1mA
最小负载电流：1mA
响应时间（阻性负载）
开通（On）：≤0.1ms
关断（Off）：≤1.0ms
电气隔离与功耗
隔离耐压：输出‑背板 1500V AC；输出间无隔离
背板电流：5V DC / 135mA；24V DC / 0mA
功耗：最大6.9W（全通道满载）
物理与环境
尺寸（宽 × 高 × 深）：35 × 145 × 110mm（单槽）
重量：约0.26kg
工作温度：0 ~ +60°C
存储温度：−40 ~ +85°C
相对湿度：5% ~ 95%（无冷凝）
防护等级：IP20
振动 / 冲击：2G（10–500Hz）/ 30G（工作冲击）
接线与诊断
端子块：1746‑TBC（可拆卸弹簧端子）
状态指示：每通道 1 个 LED（输出 ON 时亮）
保护：内置过流 / 过热保护（无自恢复，需断电复位）
同系列常见型号对比
表格
型号 通道数 输出类型 每点电流 @60°C 保护特性
1746‑OB8 8 源型 0.5A 基础保护（需断电复位）
1746‑OB8E 8 源型 0.5A 电子熔断，自动复位

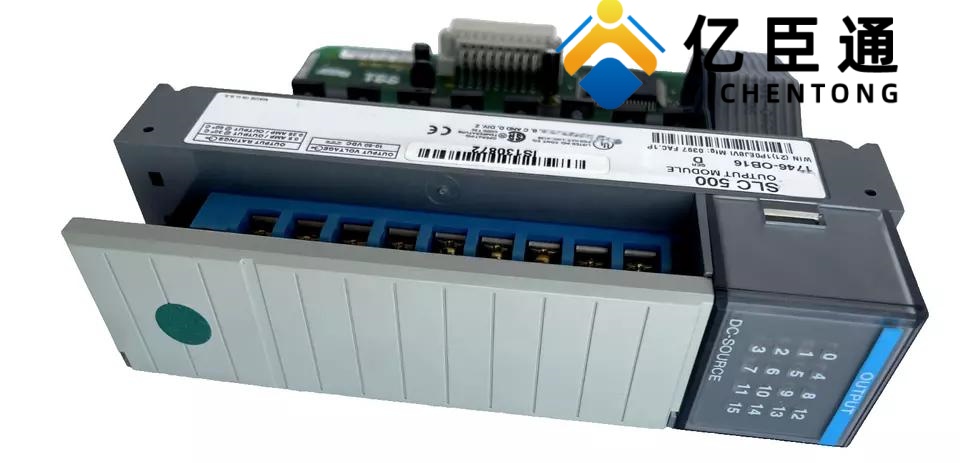

1746‑OB16 16 源型 1.0A 基础保护

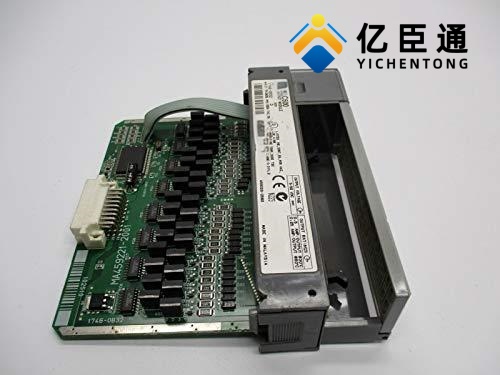

1746‑OB32 32 源型 0.25A 基础保护
8. 应用场景
工业自动化：24V DC 继电器、电磁阀、接触器线圈控制
设备控制：指示灯、蜂鸣器、小型电机启停控制
老旧 SLC 500 系统维护与备件替换
