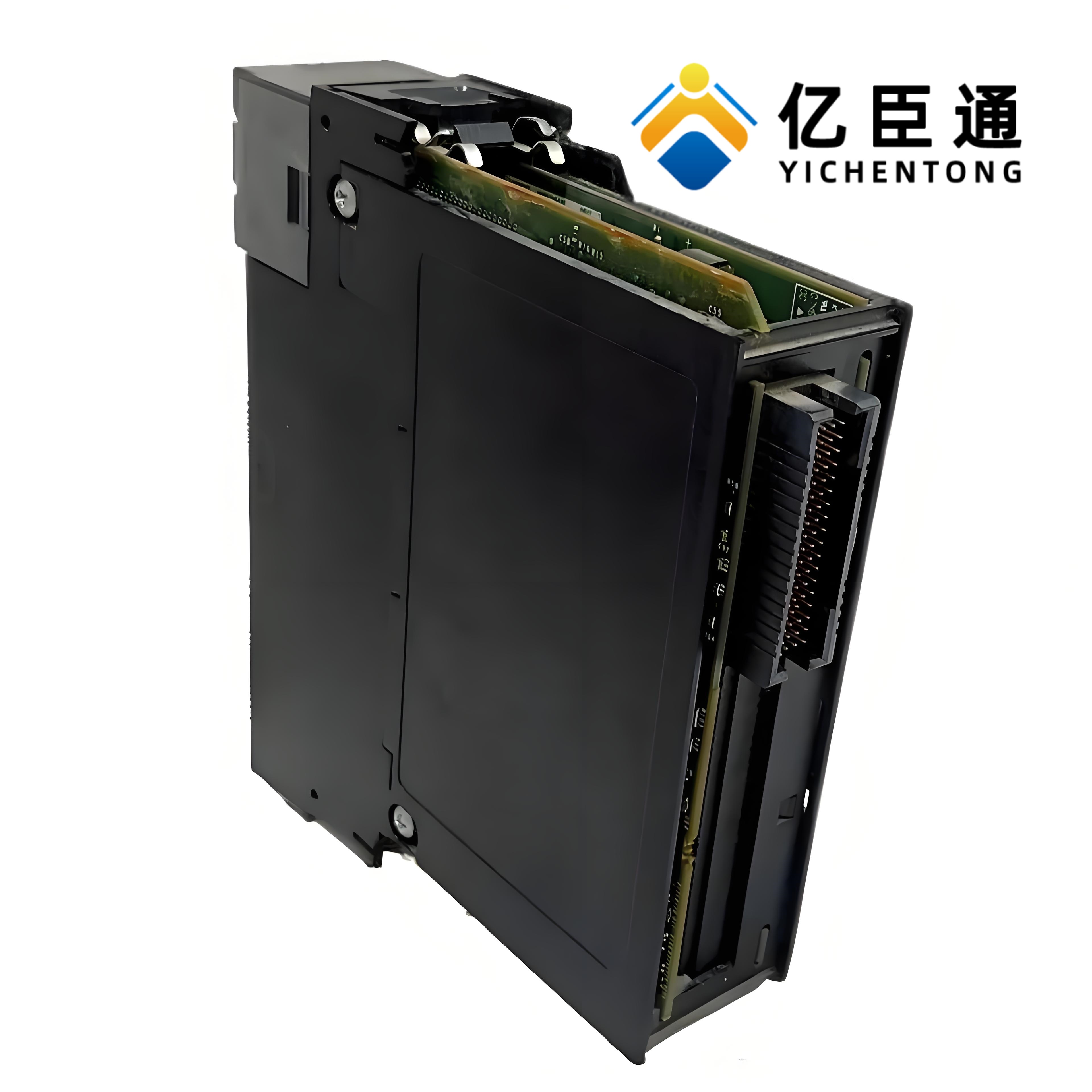

产品介绍
内存与性能
用户内存：2 MB（非易失性，程序 / 数据掉电保持）
I/O 内存：478 KB
备份存储：支持 1784‑CF128 存储卡（最大 128 MB）
处理器：Power Architecture，1.6 GHz
位指令速度：0.08 μs
程序扫描时间：约 0.08 ms/K 逻辑
任务 / 程序：最多 32 任务、每任务 100 程序
I/O 与连接能力
最大 I/O 点数：128,000（数字量）
模拟量 I/O：4,000 输入 / 2,000 输出
控制器连接数：250 个（网络 / 背板）
运动控制：最多 32 轴（需 Kinetix 驱动器）
通信端口
EtherNet/IP：1×RJ45，10/100 Mbps（自适应）
RS‑232：1×DB9（编程、Modbus RTU、ASCII）
背板：ControlLogix 背板（高速数据交换）
电气与功耗
背板电流：5.1 V / 1200 mA；24 V / 14 mA
功耗：3.5 W（典型）；热耗 11.9 BTU/h
隔离耐压：30 V DC（连续，基本绝缘）
电池备份：A 版：1756‑BA1；B 版：1756‑BA2（保持内存 / 时钟）
物理与环境
尺寸（宽 × 高 × 深）：35 × 116 × 140 mm（单槽）
重量：A 版约 0.32 kg；B 版约 0.35 kg
工作温度：0 ~ +60°C
存储温度：−40 ~ +85°C
相对湿度：5% ~ 95%（无冷凝）
振动 / 冲击：2 G（振动）/ 30 G（工作冲击）
防护等级：IP20（开放式机架）
软件与编程
编程软件：Studio 5000（原 RSLogix 5000）V12.06+
编程语言：梯形图 LD、功能块 FBD、结构化文本 ST、顺序功能图 SFC
功能：在线编辑、趋势分析、标签数据库、远程诊断
