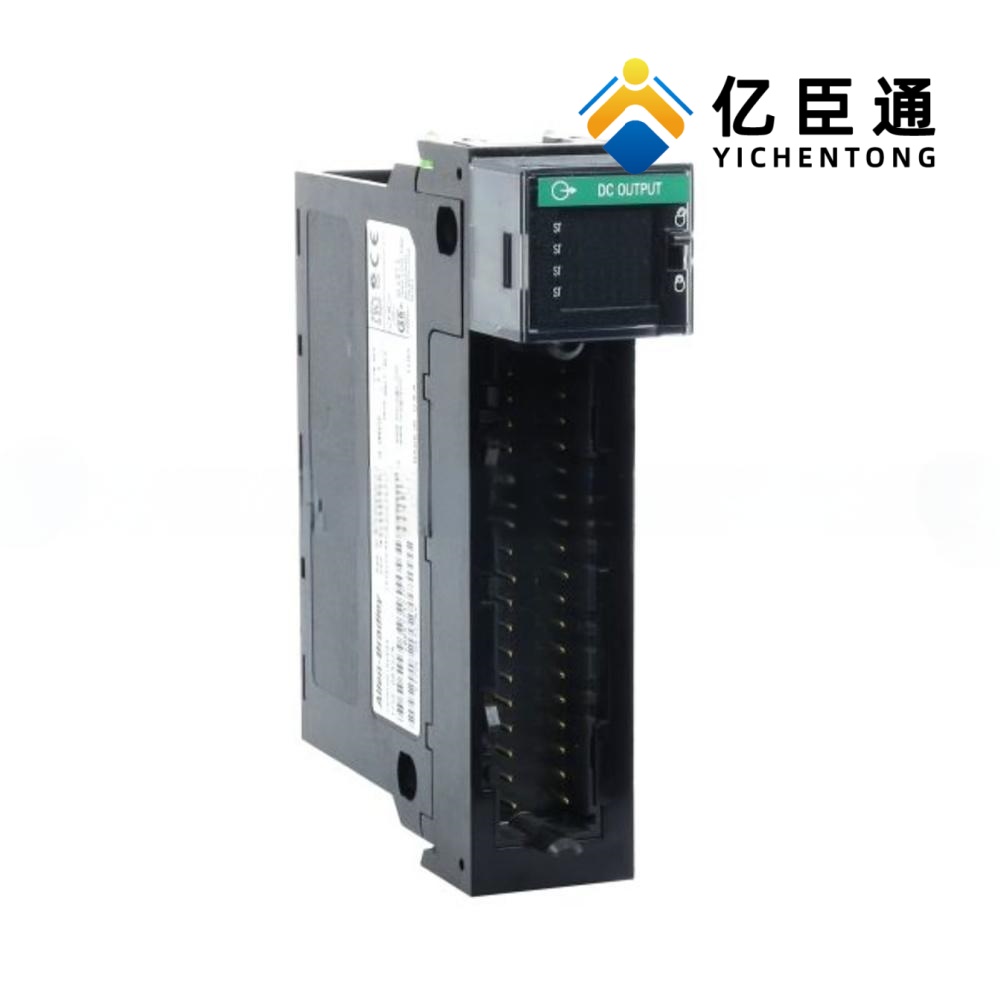

产品介绍

电气规格
输出点数：32 路（分 2 组 ×16 点，组间隔离）
负载电压：10–31.2V DC（标准 24V DC）
单通道电流：
0.5A @ 50°C（连续）
0.35A @ 60°C（降额）
模块总电流：最大 8A（50°C）
导通压降：≤200mV @ 0.5A
关断漏电流：≤0.5mA / 点
浪涌电流：1A/10ms（每 2 秒可重复）
最小负载电流：3mA / 点（保证可靠关断）
3. 背板功耗与隔离
背板电流：5.1V/300mA；24V/2mA
功耗：1.58W（典型）
隔离：输出‑背板 250V AC 连续增强绝缘；组间隔离；通道间无隔离
4. 响应时间
开通（0→1）：典型 60μs，最大 1ms
关断（1→0）：典型 200μs，最大 1ms
5. 物理与环境
尺寸（宽 × 高 × 深）：22.5×120×115mm（单槽）
重量：约 0.26kg（0.56lb）
工作温度：0～+60°C
存储温度：−40～+85°C
相对湿度：5%～95%（无冷凝）
6. 关键特性
分组隔离：每 16 点一组，组间电气隔离，抗干扰强
通道级保护：逐路短路 / 过载保护，单路故障不影响其他通道
状态指示：32 个通道 LED（绿 = 导通）；模块 OK（绿）、FAULT（红）指示灯
故障 / 编程模式：每点可配置 “保持最后状态 / 置 ON / 置 OFF”（默认 OFF）
输出强制：支持 Logix5000 软件强制输出，便于调试
热插拔：支持带电插拔（RIUP），运行中可更换模块
